Sistem Tangki Bahan Bakar Kendaraan LNG

1.1 06Pendahuluan umum tabung LNG Cr19Ni10: Tabung gas yang dipasang di kendaraan dengan isolasi LNG yang dilas, terbuat dari baja tahan karat 06Cr19Ni10

1.2. Proses produksi:

2.1 Mesin penggulung empat rol DAVI Italia

Mesin penggulung empat rol merupakan mesin penggulung yang paling mudah dioperasikan dan paling produktif di pasaran saat ini. Desain ini memiliki kelebihan yang tidak dimiliki oleh jenis mesin penggulung lainnya:

Keunggulan utama mesin penggulung empat rol dibandingkan dengan mesin penggulung umum:

1) Tepi lurus lebih pendek dari mesin penggulung lainnya (pra-tekukan yang baik)

2) Seluruh proses penggulungan dapat diselesaikan dalam satu penggulungan, termasuk pra-pembengkokan dua sisi

3) Biasanya 50%-80% lebih produktif daripada mesin penggulung tiga rol atau jenis mesin penggulung lainnya

4) Desain geometrisnya sempurna, dan benda kerja setelah digulung memiliki presisi tinggi dan kebulatan yang baik

5) Pelat baja diumpankan secara horizontal (sangat berguna untuk mengumpankan pelat panjang)

6) Pelat baja selalu dijepit oleh rol atas dan bawah selama proses penggulungan (tidak tergelincir)

2.2 Mesin las titik jahitan longitudinal

1) Mencegah las menyusut saat mengelas satu sisi silinder terlebih dahulu, dan sisi lainnya akan terbuka tanpa pengelasan, yang akan mempengaruhi kualitas pengelasan

2) Badan silinder didorong ke dalam peralatan las titik jahitan longitudinal oleh troli putar, sinar inframerah diarahkan ke las, sabuk udara menggerakkan kunci untuk menekan badan silinder, pistol las melakukan las titik pada satu titik lalu bergerak pada jarak tertentu untuk melakukan las titik pada titik berikutnya, dan jumlah titik pengelasan dipilih sesuai dengan kebutuhan jarak.

2.3 Mesin las otomatis MIG jahitan longitudinal

Peralatan las MIG otomatis dengan jahitan longitudinal menggunakan tipe terbuka yang ditinggikan, yang terutama digunakan untuk pengelasan ujung jahitan longitudinal tangki baja tahan karat berukuran besar. Ketebalan pelat adalah 5-6 mm, dan jahitan longitudinal dilas pada kedua sisi secara bersamaan. Kecepatan pengelasan mencapai sekitar 600 mm/menit. Peralatan ini memiliki kinerja yang stabil dan andal, kualitas pengelasan yang baik, hasil las yang indah, efisiensi pengelasan yang tinggi, dan pengoperasian yang mudah.

Mengadopsi struktur peralatan pengelasan terbuka yang ditinggikan dan dilengkapi dengan platform pengangkat hidrolik yang bergerak di lintasan. Mengadopsi pengelasan berpelindung gas elektroda peleburan MIG dan dilengkapi dengan catu daya pengelasan MIG pulsa kecepatan tinggi Panasonic. Mengadopsi mesin las jahitan longitudinal terbuka yang ditinggikan, modul penekan jari kunci menekan benda kerja, bantalan tembaga di bagian belakang las didinginkan dengan air, dan perangkat poros pengunci pneumatik memastikan bahwa bagian yang bekerja memiliki kekakuan yang baik dan struktur yang stabil. Bagian depan las dilindungi oleh gas argon. Mengadopsi perangkat pemusatan laser visual untuk pengoperasian yang mudah. ​​Dilengkapi dengan platform pengangkat hidrolik yang bergerak di lintasan dan kontrol saluran jarak jauh. Sistem kontrol listrik peralatan menggunakan Mitsubishi PLC sebagai unit kontrol utama, dan dilengkapi dengan antarmuka operasi manusia-mesin layar sentuh berwarna Pro-face. Dilengkapi dengan platform operasi yang aman dan anti selip, catu daya pengelasan, pendingin, tabung argon, tabung oksigen, dan pemurni asap ditempatkan pada platform operasi untuk memfasilitasi pengoperasian. Pembersih asap dilengkapi untuk mengekstrak asap yang dihasilkan selama pengelasan untuk mencapai produksi yang ramah lingkungan.

2.4 Mesin las otomatis P+T jahitan longitudinal

Peralatan ini didasarkan pada peralatan las otomatis plasma jahitan longitudinal dan menambahkan kepala las TIG untuk pengelasan dasar las. Menambahkan osilator ke kepala las TIG dapat membuat las lebih penuh.

Mesin las ini memiliki keunggulan sebagai berikut:

1) Pada pelat 2.5-10mm, dapat mencapai tanpa beveling, penetrasi satu kali, pengelasan satu sisi dan pembentukan dua sisi.

2) Gunakan TIG untuk menutupi permukaan agar hasil las depan indah dan halus, yang memudahkan untuk pemolesan selanjutnya.

2.5 Perakitan dan cperalatan pengelasan titik irkumferensial

Peralatan ini adalah peralatan pengelasan titik untuk kepala atas dan bawah dan silinder tengah. Ini dikembangkan dan diproduksi secara independen oleh perusahaan kami dan cocok untuk persyaratan proses pengelasan titik simultan dari kedua ujungnya. Seluruh mesin memiliki struktur yang ringkas, tata letak horizontal yang wajar, pengoperasian setiap mekanisme yang stabil dan andal, pengoperasian yang fleksibel dan nyaman, dan memiliki fungsi perlindungan keselamatan tirai cahaya, sistem kontrol otomatis listrik terprogram, dan sistem operasi antarmuka manusia-mesin. Ini mengadopsi pengelasan MAG, yang kuat, halus dan rapi setelah pengelasan. Seluruh mesin memiliki 2 catu daya pengelasan, disusun di sisi kiri dan kanan, 1 di setiap sisi. Dua pistol las MAG didistribusikan secara merata di sisi kiri dan kanan seluruh mesin. Cetakan dan pistol las mesin ini digunakan untuk pengelasan titik silinder baja dengan diameter luar 1008, dengan 2 titik pengelasan di setiap sisi.

Poros utama pada ujung penjepit di kedua sisi digerakkan untuk berputar oleh motor servo dengan peredam roda gigi cacing. Poros ini memiliki fungsi penguncian otomatis dan kecepatannya dapat disesuaikan (kecepatan pengelasan dapat disesuaikan dengan mengubah kecepatan poros utama); posisi awal putaran benda kerja diprogram dan diulang secara otomatis; dilengkapi dengan dua set alat pra-posisi yang sesuai, dengan tanda yang menunjukkan posisi penempatan (posisi dudukan katup eksentrik), mekanisme pistol las di kedua ujungnya menggunakan modul geser untuk menggerakkan pistol las agar naik dan turun, dan pistol las juga dilengkapi dengan pengatur halus, yang sepenuhnya memenuhi kebutuhan penyesuaian posisi pengelasan; mekanisme penjepit kiri dan kanan digerakkan oleh silinder, dan posisi penjepit awal dapat disesuaikan secara manual sesuai dengan panjang dan ukuran silinder; mekanisme baki di tengah memiliki elektromagnet, yang nyaman untuk menempatkan silinder dan mengambil material setelah pengelasan titik. Penggerak silinder digunakan untuk secara otomatis mengirim silinder yang dilas titik ke jalur pembuangan. Kecepatan kerja setiap mekanisme dapat disesuaikan.

Peralatan ini dioperasikan hanya oleh satu pekerja pada peralatan tersebut, yang tidak hanya mengurangi investasi biaya peralatan pengguna, menghemat energi, mengurangi kerugian, dan mengurangi hunian lokasi; tetapi juga menghemat jumlah pekerja dan meningkatkan efisiensi produksi.

2.6 Mesin las otomatis MIG jahitan melingkar

Peralatan ini digunakan untuk pengelasan otomatis jahitan melingkar pada sambungan kepala atas dan bawah silinder baja. Peralatan ini menggunakan sistem pelacakan otomatis las laser + weld vision untuk secara otomatis menemukan dan melacak jahitan las, dan secara otomatis menyelesaikan pengelasan jahitan melingkar tanpa intervensi manual; peralatan ini menggunakan satu set lengkap sistem mesin bantu gabungan dari jalur konveyor pengumpanan + perangkat manipulator hisap magnetik + perangkat bongkar muat tiga stasiun + rol bongkar muat sendiri + jalur konveyor pelepasan untuk secara otomatis mengeluarkan silinder baja yang akan dilas dari jalur konveyor pengumpanan dan mengirimkannya ke posisi penjepitan host jahitan melingkar untuk menyelesaikan pemuatan, dan pada saat yang sama, silinder baja yang dilas diturunkan dari host jahitan melingkar dan dikirim ke jalur konveyor pelepasan; jalur produksi sepenuhnya otomatis dan tak berawak, dan dapat dikelola oleh satu orang. Setiap perangkat dilengkapi dengan catu daya las berkecepatan tinggi Panasonic, pistol las berpendingin air, tangki air pendingin yang bersirkulasi, dan satu set sistem pelacakan otomatis las laser + weld vision. Cetakan disesuaikan menurut spesifikasi penutup atas dan bawah. Sistem kontrol listrik menggunakan unit kontrol utama Mitsubishi PLC dan antarmuka operasi layar sentuh berwarna Pro-face.

Mesin ini mengadopsi struktur sumbu ganda horizontal. Poros utama dan poros ekor bersifat koaksial. Silinder bergerak maju dan mundur, dan bergerak ke arah yang berlawanan untuk menjepit atau melonggarkan benda kerja. Sebelum menjepit benda kerja, penyangga mekanisme penjepit di kedua ujungnya terlebih dahulu menyentuh benda kerja untuk secara efektif mencegah benda kerja berubah bentuk dan rusak selama proses penjepitan. Poros utama digerakkan oleh motor servo, pengaturan kecepatan frekuensi variabel Mitsubishi, dan daya motor poros utama adalah 0.75KW. Poros utama dan poros ekor masing-masing dilengkapi dengan cetakan las. Posisi pistol las dapat disesuaikan sepanjang sumbu silinder. Pistol las dilengkapi dengan mekanisme penyetelan halus untuk menyetel posisi pistol las secara akurat. Kepala dilengkapi dengan sistem pelacakan otomatis jahitan las + jahitan las laser, pistol las yang digerakkan servo sumbu X\Y, dan pipa pembuangan asap, yang memudahkan pengguna untuk membuang asap secara terpusat. Dilengkapi dengan perangkat manipulator hisap magnetik, perangkat bongkar muat tiga stasiun, jalur konveyor masuk dan keluar, serta roller bongkar muat sendiri.

2.7 Detektor cacat pencitraan waktu nyata jahitan longitudinal/detektor cacat pencitraan waktu nyata jahitan melingkar

Deteksi cacat radiografi menggunakan sinar-X untuk menembus material logam. Karena efek penyerapan dan hamburan material yang berbeda pada sinar, fluoroskopi sinar-X dan pencitraan real-time televisi industri dapat dengan cepat menampilkan cacat internal las, sehingga mencegah dan mengendalikan masalah kualitas. Ini adalah peralatan pemeriksaan kualitas yang penting untuk pengendalian kualitas produk perusahaan manufaktur suku cadang.

Keuntungannya adalah:

1) Cacat dapat ditemukan tepat waktu;

2) Penetrasi ganda tercapai, dengan efisiensi tinggi;

3) Biaya penggunaan rendah;

2.8 Mesin pembungkus

Peralatan ini dimuat dan dibongkar oleh derek bergerak. Motor menggerakkan poros utama untuk berputar. Pertama, film pembungkus direkatkan secara manual ke tabung silinder, yang menggerakkan putaran. Penghitung menghitung. Ketika ketebalan pembungkus yang dirancang tercapai, putaran berhenti secara otomatis. Bagian yang berlebih dipotong secara manual dan disegel dengan selotip khusus. Kedua sisi silinder diikat dan disegel secara manual, dan bagian yang berlebih dapat dipotong.

Prinsip kerja mesin pembungkus adalah dengan meletakkan silinder di tengah meja putar: setelah motor meja putar berputar, secara alami menggerakkan meja putar untuk berputar, sehingga objek dapat dibungkus dengan film pembungkus luar.

2.9 Mesin pembersih ultrasonik

Gelombang ultrasonik dalam rentang frekuensi tertentu dapat membersihkan benda kerja saat diaplikasikan pada media cair. Teknologi pembersihan ini telah menarik perhatian luas dari semua lapisan masyarakat sejak diperkenalkan. Penggunaan mesin pembersih ultrasonik telah sangat meningkatkan efisiensi kerja dan efek pembersihan. Di masa lalu, membersihkan sudut mati, lubang buta, dan tempat-tempat yang sulit dijangkau tempat kotoran dan debu bersembunyi selalu menjadi hal yang sulit. Pengembangan dan penerapan teknologi baru telah mempermudah pekerjaan ini.

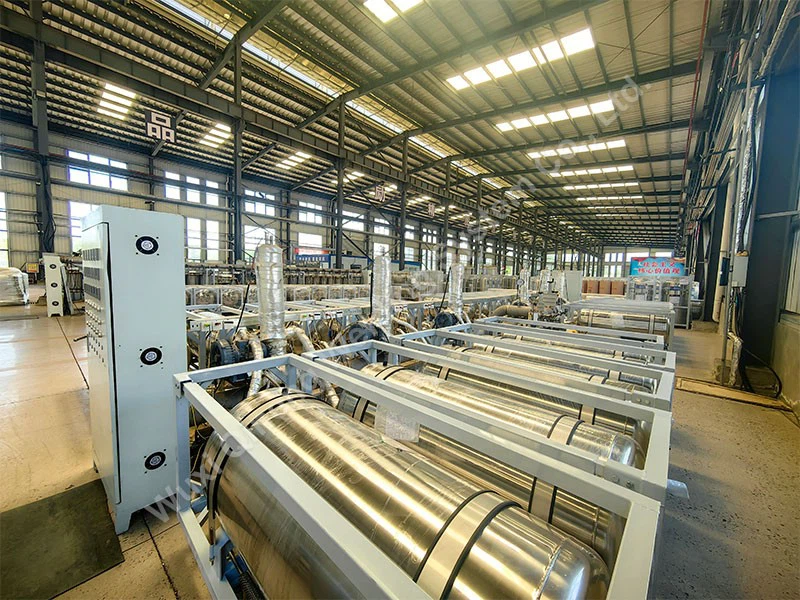

2.10 Peralatan ekstraksi vakum

Ada tiga bentuk dasar perpindahan panas: konduksi panas, radiasi panas, dan konveksi panas. Peralatan memanaskan udara dan mengalirkannya di dalam silinder bagian dalam, memanaskan silinder bagian dalam, dan meningkatkan kecepatan dekomposisi gas.

Penyedotan vakum dilakukan untuk mengekstrak media di dalam cangkang silinder dan silinder bagian dalam, sehingga tercapai tujuan pengurangan konveksi panas. Efek pelestarian panas dipengaruhi oleh tingkat vakum. Semakin baik efek vakum, semakin baik pula efek pelestarian panas.

Bagian vakum kasar: tekanan unit pompa baling-baling putar + pompa sekrup dapat mencapai 6x10-2 Pa

Bagian vakum halus: pompa molekuler + tekanan pompa baling-baling putar dapat mencapai 6x10-5Pa

2.11 Peralatan pengujian kebocoran helium

Gunakan pompa putar untuk mengekstrak media internal. Saat media mencapai ﹤5Pa, nyalakan detektor helium, semprotkan helium ke luar silinder, dan periksa tingkat kebocoran silinder.
